Die neue Generation von Funktelemetrie bis 150°C und mit bis zu 16 Messkanälen - Noch nie war messen so komfortabel!
Berührungslose Messdatenübertragung an sich bewegenden Komponenten im realen Betrieb in rauen Umgebungen stellt auch heute noch eine Herausforderung dar. Der Aufbau einer induktiven, wartungsfreien und dauerfesten Messdatenübertragung mittels induktiv versorgter Telemetrie ist aufwendig und für Langzeitmessungen auch gerechtfertigt. Aber es gibt auch Kurzzeitmessaufgaben, um Maschinen oder Antriebe zu evaluieren, hier besteht der Wunsch nach geringstem Montageaufwand.
Um auch eine Lösung für nicht dauerfeste Messaufgaben zu schaffen, bietet MANNER die Funk-Sensortelemetrie an und hat diese innovativ weiterentwickelt. In unserer Produktlinie Funktelemetrie bieten wir unseren Kunden nun einige neue Komfort-Features an, welche die Applikation und das Monitoring deutlich vereinfachen.
Die neue Funktelemetrie – eine umfassende Lösung für bis zu 16 Messkanäle
Als wichtiges Feature dieser Telemetrie ist der niedrige Stromverbrauch zu nennen und die Möglichkeit, das System optional per Funk oder auch per induktiver Speisung zu betreiben – Dual Use, um höchste Flexibilität zu bieten. Bekanntermaßen zeichnet sich das mittels Akkus gespeiste Funk-Telemetriesystem durch einfachste Handhabung aus, da die Montage von Pickup und Rotorinduktionsschleife entfällt. Hinzu kommt, dass die heutigen Lithium-Ionen-Akkus deutlich mehr Kapazität haben, was in Kombination mit der sehr stromsparenden MANNER Telemetrie noch mehr Betriebszeit zwischen Ladevorgängen bietet.
Der Fokus lag auch darauf, eine Funktelemetrie zu bieten, welche Messaufgaben mit erhöhten Umweltanforderungen meistert. Neben ihrer Störfestigkeit ist sie temperatur-, wasser- und vibrationsfest. Das System ist in verschiedenen Konfigurationen erhältlich – vom Standardgehäuse bis hin zum kundenspezifischen Design zur schnellen Integration. Die Sensortelemetrie kann wasserdicht und zusätzlich auch ölfest ausgeführt werden. Hervorzuheben ist auch die Temperaturfestigkeit von -35 bis +150 °C. Die Kanalzahl kann von 1 bis 16 Messkanäle erweitert werden. In dieser maximalen Konfiguration ist noch eine Abtastrate von 1000 Samples pro Sekunde und damit über 300 Hz Bandbreite möglich.
Die stromsparende Technik erlaubt bei Temperaturmessaufgaben eine Messzeit von bis zu 1000 Stunden (1 Kanal Temperatur) und bei dynamischen Messaufgaben von 32 Stunden ohne erneute Ladung oder den Tausch des Akkus. Sonderkonfigurationen für Kunden mit anderen Anforderungen sind natürlich möglich.
Die komfortable Infrastruktur zur leichten Einrichtung für unsere Kunden
Um die Inbetriebnahme weiter zu vereinfachen, kombiniert MANNER die Wireless-Telemetrie mit dem neuen Smart Interface für Smartphones und Tablets. So ist der Status der Telemetrie, die Konfiguration des Messbereichs inklusive des Akkustands bequem mittels Smartphones zu überprüfen. Auch das komplette Setup des Messverstärkers (Messbereich, Autozero, Oszilloskop, Dokumentationsscreenshots etc.) sowie die Nutzung einer neuen Batterie oder Akkus kann via Smart Interface eingestellt werden.
Das Ein- oder Ausschalten direkt an der Rotorkomponente, die möglicherweise unter einem Fahrzeug oder anderweitig schwer zugänglich ist, gehört der Vergangenheit an. Sowohl über die Software, die App oder über einen Schalter an der Auswerteeinheit kann der Rotor in Betrieb gesetzt werden. Der Schlafmodus des Rotors ist sehr effizient, so kann man auch noch nach über einem Jahr das System „erwecken“ ohne den Akku zu laden.
Weiterhin ist natürlich die MANNER-Telemetrie-Software, inklusive ihrer Analysefeatures oder der direkten Berechnung von Größen wie beispielsweise einer Leistungsberechnung aus dem Drehmoment und der erfassten Drehzahl nutzbar.
Ein weiterer Vorteil der Telemetrie entsteht durch die Möglichkeit, mehrere Systeme parallel zu nutzen und die Übertragungsfrequenzen je nach Anwendungsort zu ändern – bis zu 16 Standardfrequenzen stehen dem Kunden zur Verfügung.
Hervorzuheben ist zudem die Flexibilität der Datenausgabe und -weitergabe. Mit der MANNER-Auswerteeinheit kann das Signal in jedem beliebigen Analog- (Spannung, Strom, Frequenzausgang und weitere) oder Digitalsignal (CAN, Ethernet, EtherCAT etc.) ausgegeben werden. Die Anbindung eines Datenloggers ist natürlich – auch durch diese Ausgabeflexibilität – unproblematisch möglich.
Die neue Auswerteeinheit ist wie gewohnt sehr klein und kann nach Wunsch in verschiedenen Montageversionen bestellt werden. Im Standard zur verteilten Funkdatenerfassung sind zwei Antennen anschließbar, die aber auch in mehreren Metern Abstand zur Auswerteeinheit verteilt installiert werden können.
Flexibler Einsatzort

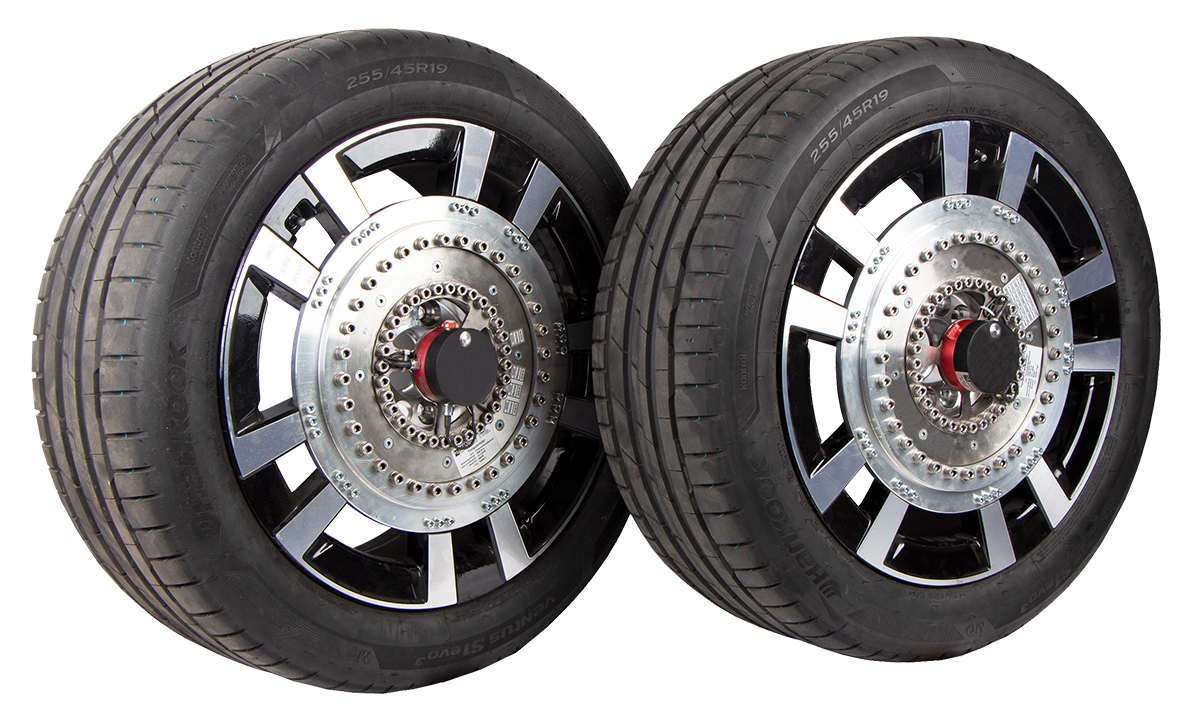

Der Einsatzort der Funktelemetrie ist flexibel – zum Benchmarking eines Konkurrenten oder zur Analyse der Temperaturverteilung an den Bremsscheiben.
Add-ons für die einfache Applikation

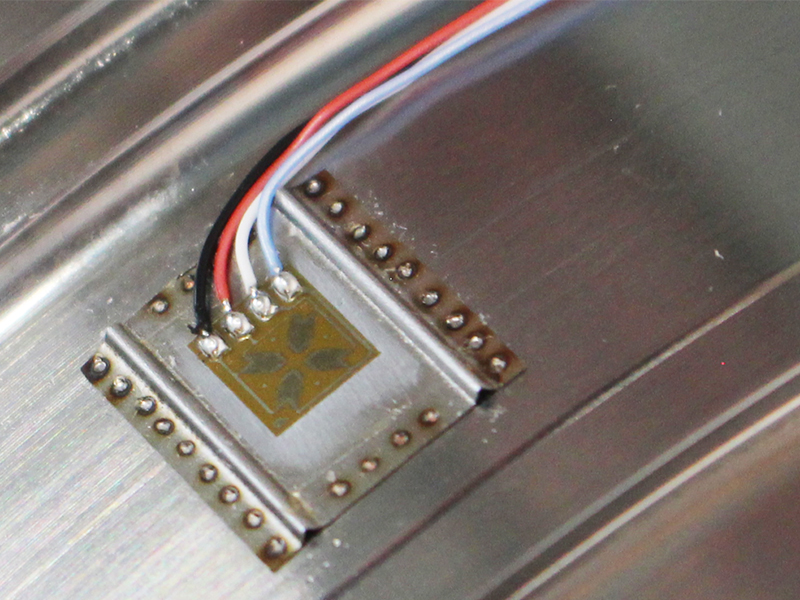

Auch für die DMS-Applikation bieten wir ein rundes Konzept. DMS mit bereits angeschlossenen Leitungen als Kit oder auch schweißbare DMS mittels Mikroschweißtechnik sind möglich. Für Letzteres kann bei einmaliger Applikation auch das tragbare Mikroschweißgerät geliehen werden. Die Mikroschweißtechnik ist erprobt und hat keinerlei Festigkeitsauswirkungen auf das drehmomentaufnehmende Teil.
Mehr Informationen zum Smart Interface
Die Fähigkeiten der MANNER App sind vollumfänglich. Sämtliche Konfigurationsparameter des Sensors, wie die Messbereichseinstellung, der Nullpunkt oder die allgemeinen Health-Daten wie die Spannungsversorgung und der Batteriestand, können bequem eingestellt und auch zur Dokumentation abgespeichert werden. Für Feldapplikationen sind die angebotenen Funktionen besonders ideal: Ein einfacher Blick genügt, um sicherzustellen, dass alles für die bevorstehende Messung vorbereitet ist. So können Sie sofort loslegen und Ihre Messung effizient durchführen.
Auch die einfache Umstellung des Messbereichs ist nun bei Feldversuchen möglich. Beispielsweise bei Seitenwellenapplikationen kann die Messbereichsauflösung basierend auf dem Testszenario angepasst werden. Somit ist Ihre Applikation für mehrere Messbereiche mit einfacher Umstellmöglichkeit realisierbar!
Während der Anwendung können die Daten live im Oszilloskop der App angesehen, analysiert und visualisiert werden. Diese Analysen können für die spätere Betrachtung aufgezeichnet werden.
Sehen Sie hier auch unser Anwendungsvideo:
Kontaktlose Drehmomentauswertung per Smart Interface (App) – Automotive
Das MANNER Smart Interface in Verbindung mit der MANNER App ermöglicht es dem Nutzer, die Messdaten oder auch wichtige andere Parameter, wie die Versorgungsspannung, die Temperatur oder den Sensor-Check, überall ohne Kabelverbindung zu prüfen. Hierfür sind keinerlei weitere Komponenten nötig – die Baugröße der Telemetrie und Auswerteeinheit bleibt identisch.
Das System kann direkt verwendet werden und durch die MANNER Software „Telemetrie-Interface“ oder auch mittels des integrierten MANNER Smart Interface und der MANNER App (Android, Tablet und iPhone kompatibel) entsprechend konfiguriert („Sensorname; Samplerate; Informationshinterlegung“ etc.) und kalibriert werden (Nullpunkt- und Verstärkungseinstellungen).
Der Fokus der Entwicklung lag auf der einfachen Konnektivität. Zur einfachen Suche oder Wiederverbindung kann der QR-Code des gewünschten Messgeräts gescannt werden, und schon steht die Verbindung. Jeder Messapplikation kann wiederum ein Name zugeordnet werden, um zwischen mehreren Applikationen wechseln zu können, ohne diese zu vertauschen. Ohne erneut zu scannen, werden vorherige Verbindungen im Umkreis angezeigt, um noch einfacher zu verbinden.
