Drehzahlerfassung mit höchster Auflösung und Reichweite – der neue Drehzahlsensor auf Laserbasis von MANNER
Zur komfortablen Drehzahlerfassung mit einer Detektionsreichweite von bis zu 50 mm bietet MANNER den neuen Lasersensor an. Die Lasersensoren von MANNER bieten eine hohe Auflösung mit bis zu 0,4 mm Pulsabstand und sind damit eine komfortable Lösung mit hoher Pulszahl/Umdr. zur Drehzahlerfassung. Durch die Laserdetektion ist kein Zahnkranz mehr nötig. Die alleinige Markierung durch Laser oder Gravur reicht aus. Dies bietet neben Kostenvorteilen auch die Möglichkeit der nachträglichen Integration in bereits vorhandene Systeme ohne mechanischen Eingriff.
Dieser Sensor ist die ideale Ergänzung zu den XtreMA Drehmomentaufnehmern, welche einen großen Luftspalt von 10 mm erlauben. Damit kann neben Drehmoment auch die Drehzahl über einen großen Abstand von > 10 mm erfasst werden – ein eindeutiger Vorteil gegenüber magnetischen Drehzahlerfassungssystemen.
Das System kann auch in der MANNER Auswerteeinheiten für Drehmomenterfassung integriert, als Add-on neben der Antenne oder einzeln ohne Telemetrie verwendet werden.
Entsprechend flexibel ist auch die Versorgungsspannung des Lasersystems. Der Laser kann von 6-30 Volt versorgt werden. Das Ausgangssignal ist TTL 0/5V oder HTL 0V/Versorgungsspannung mit Pull Up Widerstand. Alternativ kann auch die Versorgung über die Auswerteeinheit für Drehmomenterfassung erfolgen. Bei Auswerteeinheiten mit digitalem Ausgang wird die Drehzahlinformation in den digitalen Datenstrom integriert.
Der Sensor ist besonders kompakt mit Abmessungen von 50 x 33 x 20 mm und durch entsprechende Schraublöcher im Gehäuse einfach zu montieren.

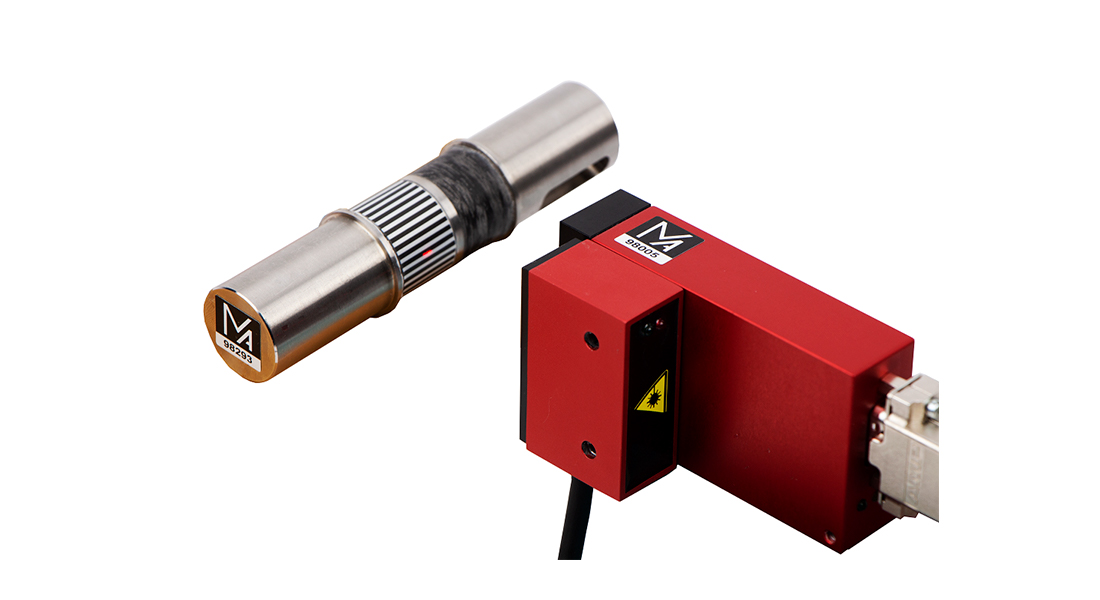

Abbildung 1: Der neue Lasersensor – kompakt im Blick

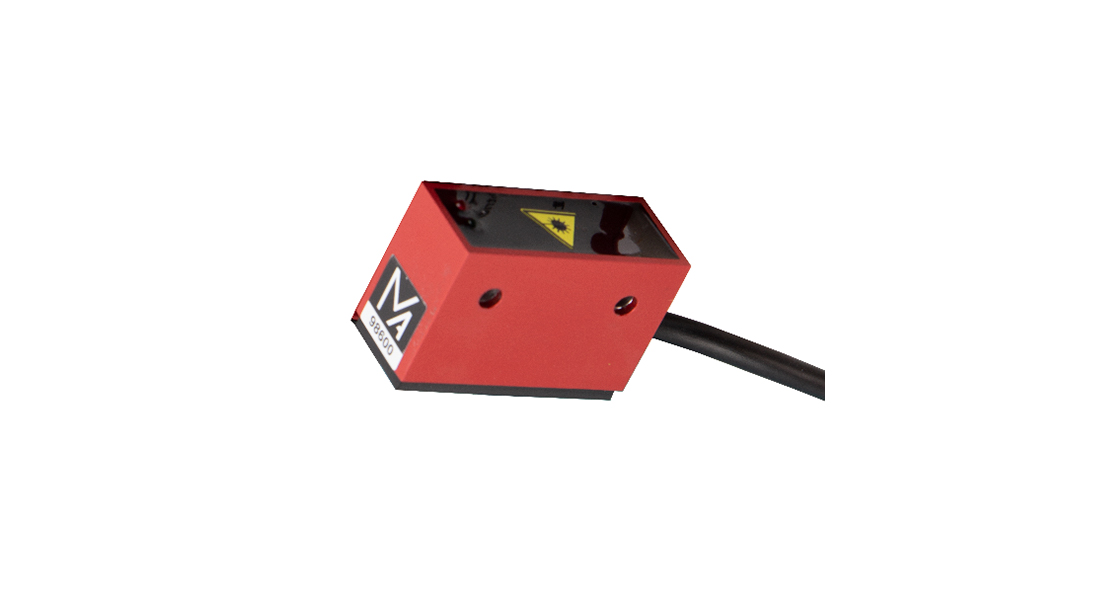

Abbildung 2: Lasersensor als Add On neben einer Pick-up für erhöhte Reichweite >50mm

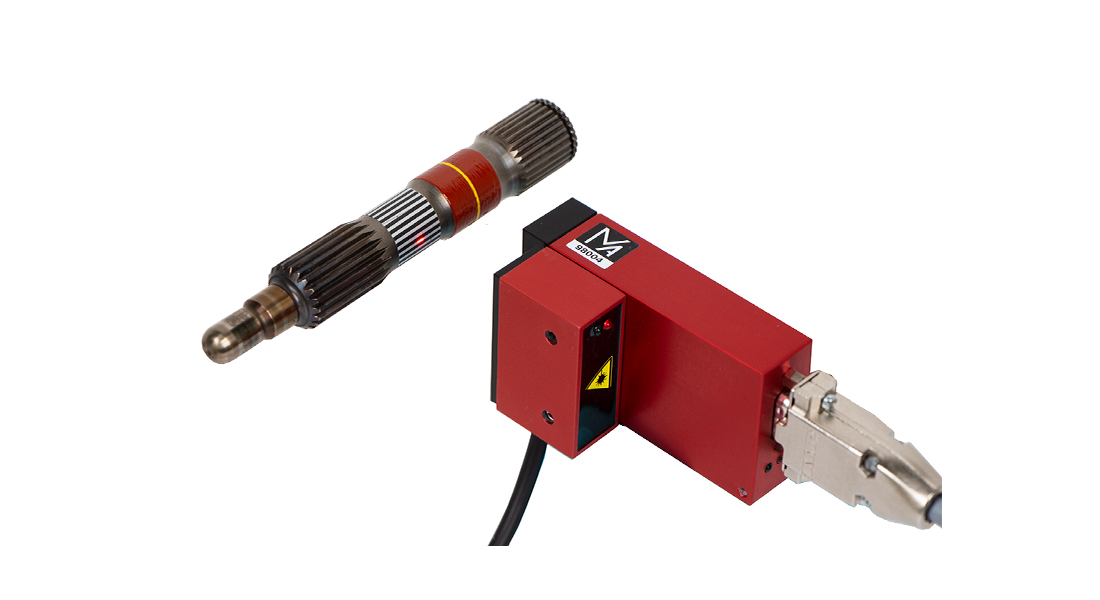

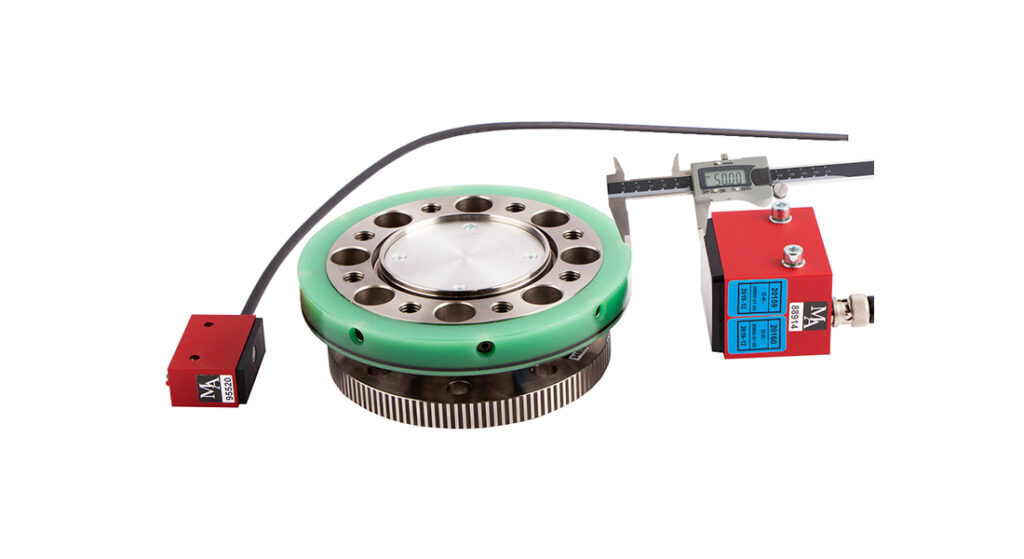

Abbildung 3 und 4: Miniaturmesswellen mit kompakter Auswerteeinheit und Lasersensor
Abbildung 5: Tubus Auswerteeinheit mit integrierter Statorantenne und Drehzahllasererfassung
