15 kN·m – 500 kN·m Goliath gesucht?

XtreMAX Großflansche

XtreMAX – Die Drehmomentflanschserie für Leistungs- und Wirkungsgradsteigerungen bei Großmotoren, Windkraft, Schiffsmotoren sowie Gasturbinen und vielen mehr

Leistungs- und Wirkungsgradsteigerungen, auch für Großmotoren wie Schiffsmotoren und Baumaschinen, werden durch neue Gesetzesanforderungen immer relevanter. Stellvertretend hierfür sind die Forderungen nach CO2 Reduktionen durch Umweltabkommen wie MARPOL, oder die Abgasverordnungen der EU für mobile Maschinen zu nennen.

Unsere Lösung:

Die zentrale Messgröße zur Ermittlung des Lastsignals stellt das Drehmoment in Verbindung mit der Geschwindigkeit dar. Für große Nenndrehmomente im Bereich der Großmotoren, Windkraft, Schiffsmotoren und Gasturbinen, bietet die Drehmomentflanschserie XtreMAX eine attraktive und hochgenaue Messlösung für Leistungs- und Wirkungsgradsteigerungen, um die Einhaltung von Normen sowie diverse weitere Messaufgaben zu realisieren.

Durch die kabellose, induktive Spannungsversorgung, welche gleichzeitig einen Messsignalabgriff realisiert, ist der wartungsfreie Betrieb selbstverständlich.

Egal, ob statische oder hochfrequente Messsignale erfasst werden müssen, bietet das System die Lösung.

Die Standardbandbreite des Messignals von 1 kHz ist optional auf bis zu 10kHz erweiterbar. Das System ist robust gegenüber Störfeldern und kann überall, auch nahe am Elektromotor, eingesetzt werden.

Das seit Jahren bestens bewährte Design der kurzbauenden Drehmomentmessflansche bietet auch die Möglichkeit eines Retrofits. Kennzeichnend für die Drehmomentflanschserie XtreMAX ist die kompakte Form, die gleichzeitig eine hohe Überlastfestigkeit und Robustheit gegen parasitäre Kräfte wie dem Biegemoment ermöglicht.

Die integrierte und hochgenaue Elektronik, die zur Datenauswertung und Übertragung der Drehmomentflanschserie XtreMAX verwendet wird, ermöglicht die hochgenaue Erfassung des Drehmoments inklusive der Kompensation von Temperartureinflüssen im realen Umfeld.

Durch den Einsatz unserer digitalen Sensortelemetrie erfolgt ein unproblematischer Abgriff der Messsignale vom Rotor. Übliche radiale Abstände zwischen Rotor und Stator von 10 mm und axiale Verschiebewege von 100 mm sind problemlos realisierbar.

Optional kann auch eine Drehzahlerfassung integriert werden.

Kunden Anwendungsfelder mit Proven Konzept:

Als Statoreinheit gibt es neben der kompakten XtreMAX Auswerteeinheit mit integrierter Pick Up und den klassischen Analogsignalen mit 0…±10V / 4…20mA und dem Frequenzausgang 60 +/-30 kHz auch die Statoreinheit mit abgesetzter Signal Pick Up zum Einbau im Schaltschrank. Zusätzlich ist hier auch die Ausgabe von Digitalsignalen über EtherCAT, CAN oder Ethernet möglich.

Die Drehmomentserie ist im Standard mit folgenden Nenndrehmomenten zu erhalten:

15 kN·m, 20 kN·m, 35 kN·m, 50 kN·m 100 kN·m, 200 kN·m, 300 kN·m, 500 kN·m

Die damit in vielen Anwendungsbereichen einsetzbare Serie XtreMAX hat sich insbesondere im Anlagenbau, Maschinenbau, Schiffsbau, bei Gasturbinen und in der Baumaschinenindustrie seit Jahren als überragende Lösung bewiesen.

Natürlich sind wir auch bereit, kundenspezifische Flanschbildanpassungen durchzuführen.

Optional kann das System in ATEX Ausführung gefertigt, sowie DAkkS kalibriert und mit entsprechenden Zertifikaten (z.B. DNVGL, BV, RINA) erworben werden.

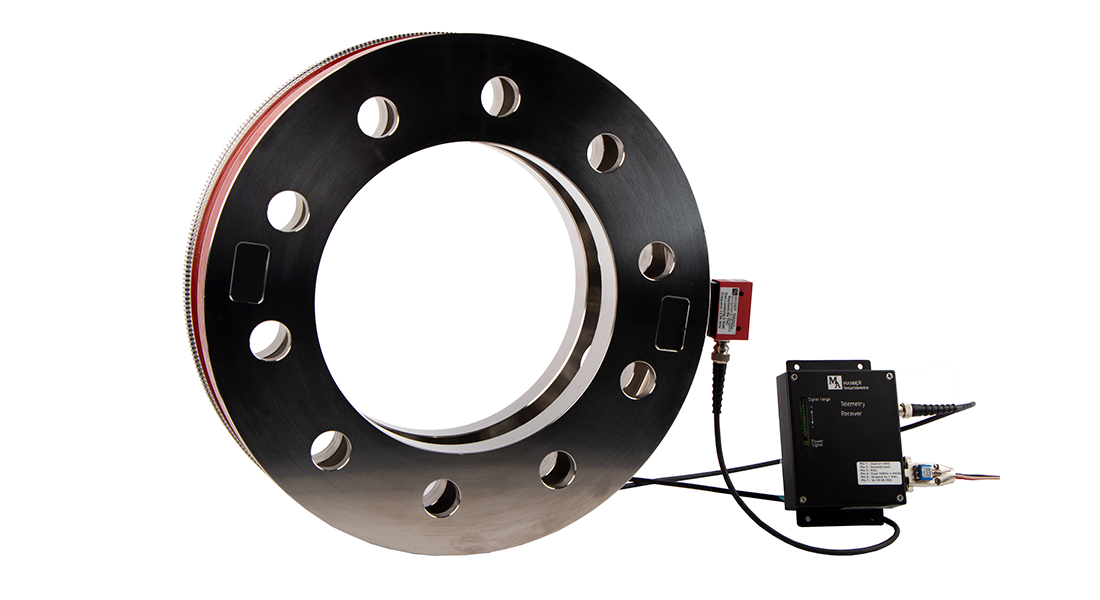

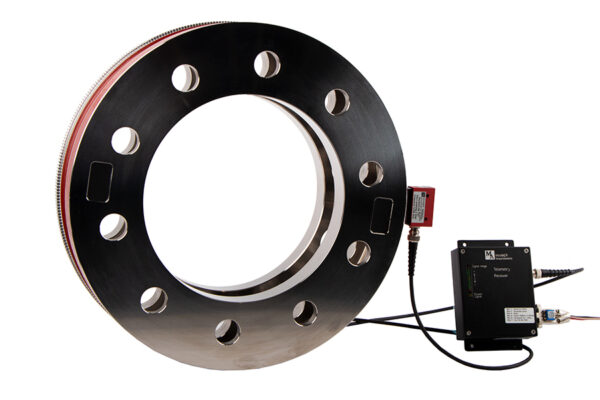

XtreMAX Flansch mit unterschiedlichen Antennen und Auswerteeinheiten – je nach Kundenwunsch:
