Hybrid Funk Telemetrie

Die MANNER Funk-Sensortelemetrie wurde speziell für den rauen Einsatz für Messaufgaben mit erhöhten Umweltanforderungen entwickelt.

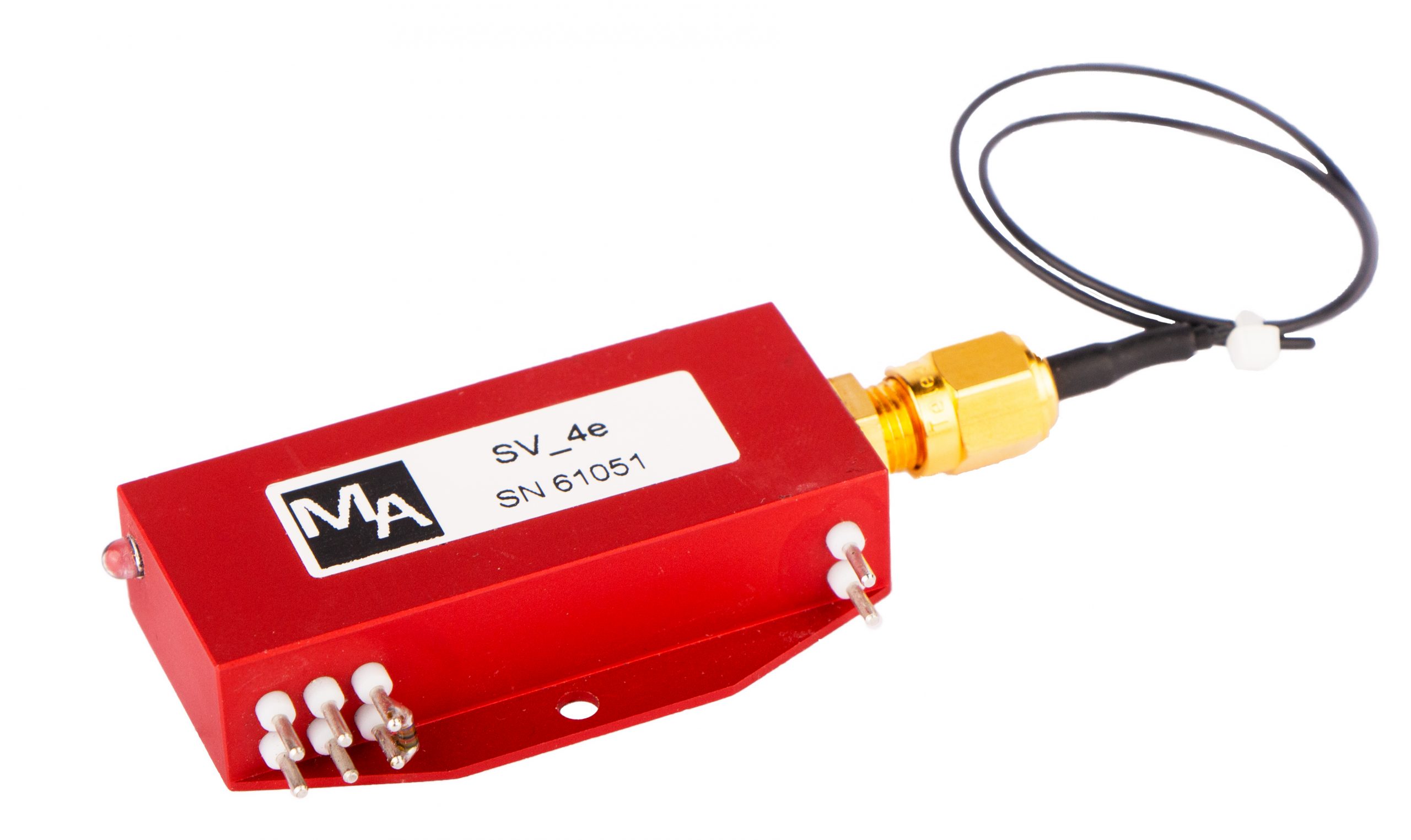

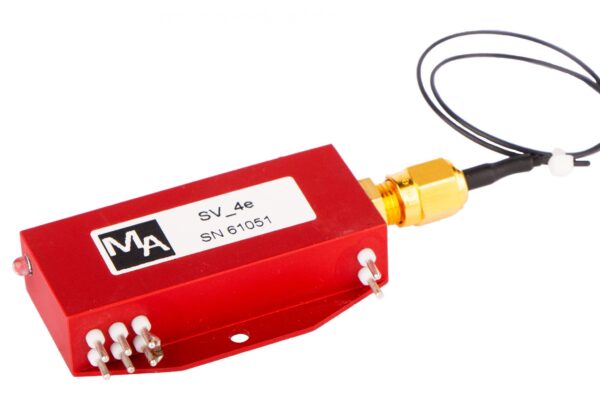

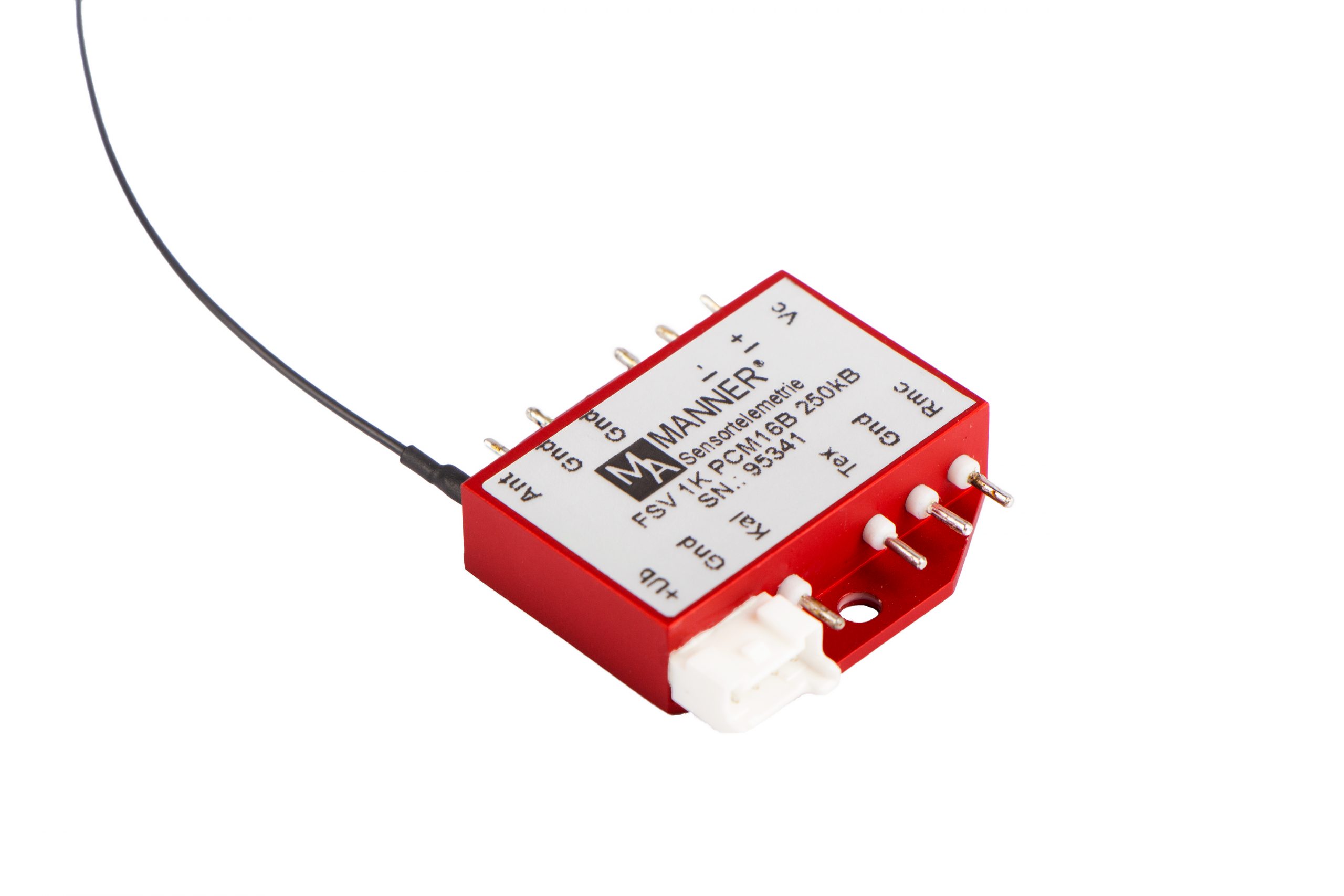

Das System besteht neben der Funkzelle aus miniaturisierten Messverstärkern, die einen direkten Anschluss von DMS oder Thermoelementen gestattet. Die Sensorsignale werden verstärkt, gegen Aliasing gefiltert und digitalisiert. Die digitalen Daten werden kodiert und ein Sicherungskennwort (CRC) generiert.
Anschließend werden die Daten mittels FM-Modulation auf den HF-Träger aufgeprägt.

Die Firma MANNER Sensortelemetrie hat bei dem bewährten Funk-Telemetriesystem eine weitere Innovation hervorgebracht.

Bisher war es nur bei Stillstand des Rotors möglich, die Konditionierung des Messverstärkers vorzunehmen. Durch die Neuerung kann nun auch über größere Distanzen die Konditionierung des Messverstärkers (Nullpunkts- und Verstärkungseinstellung) vorgenommen werden. Durch diese neue Funktionalität erfährt das Funk-Telemetriesystem die gleiche Flexibilität wie ein induktives Telemetriesystem.

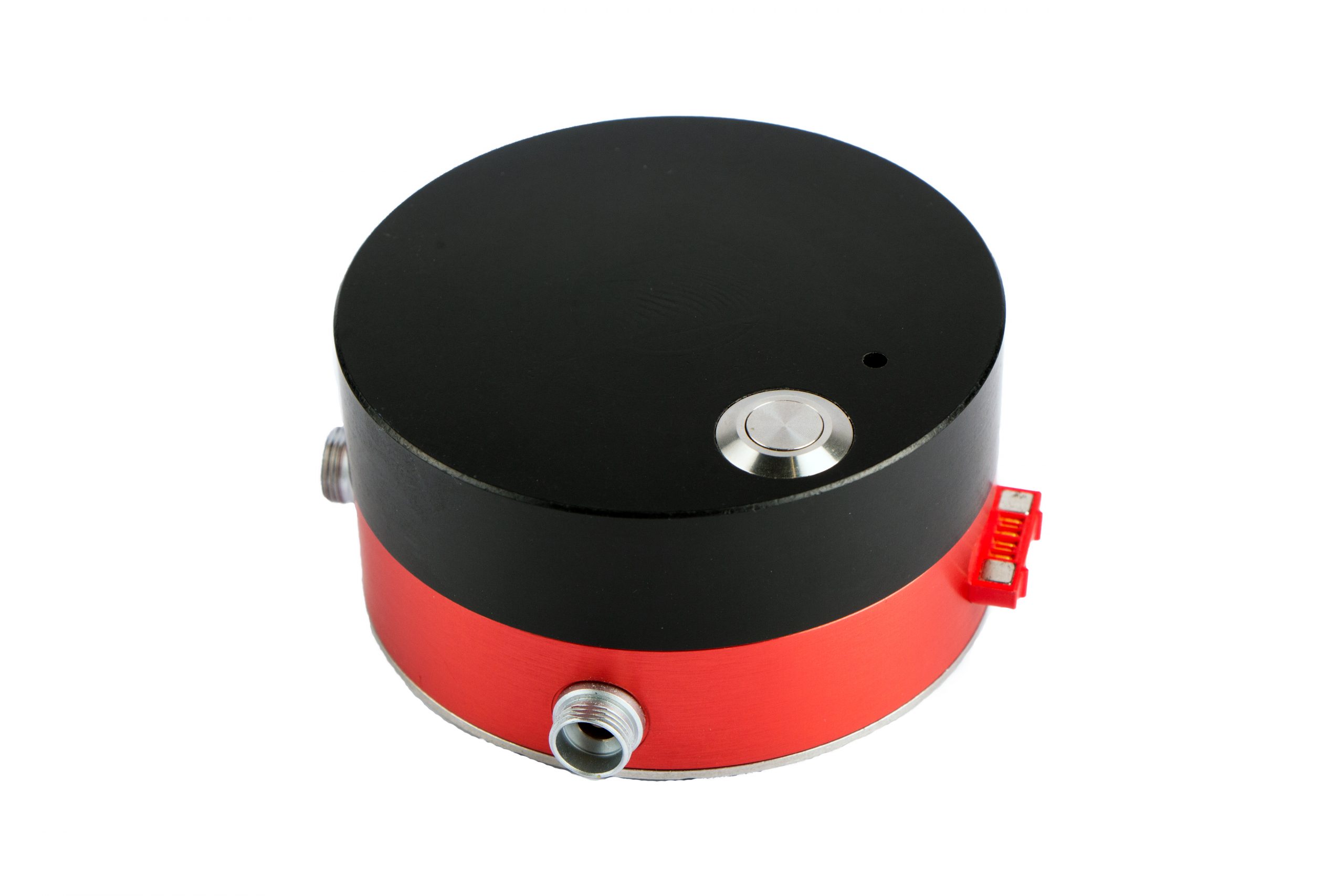

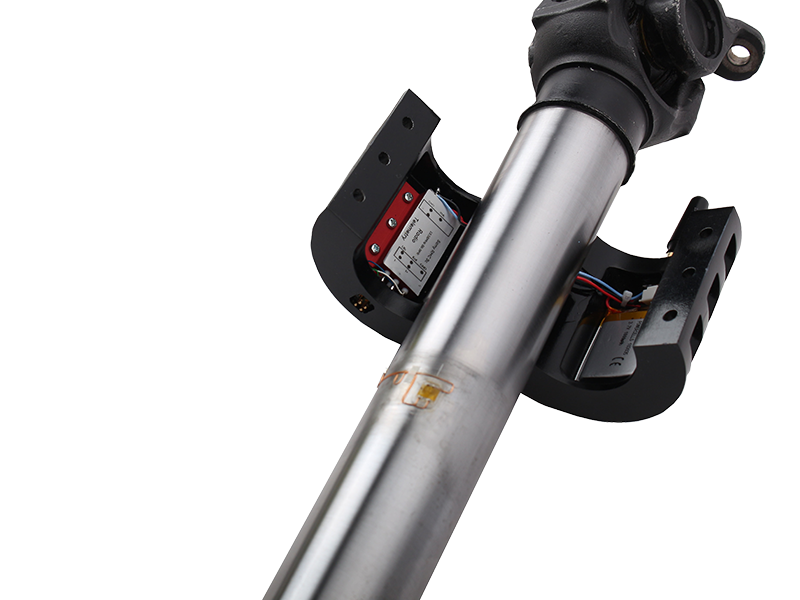

Das Hybrid Kit lässt nun die wahlweise Übertragung der Messdaten sowohl induktiv als auch per Funk zu. Damit werden die jeweiligen Vorteile der unterschiedlichen Systemtypen kombiniert. Bekanntermaßen zeichnet sich das mittels Akkus gespeiste Funk-Telemetriesystem durch einfachste Handhabung aus, da die Montage von Pickup und Rotorinduktionsschleife entfällt.
Besonderes Kennzeichen ist, dass das System im Batteriebetrieb eine Reichweite von bis zu 50 m aufweist. Dies ist für kurzzeitige sogenannte „Quick and Dirty“ Messaufgaben ideal. Dennoch können mehrkanalig auch Signalbandbreiten bis zu 40 kHz realisiert werden. Dagegen zeichnet sich das induktive Telemetriesystem durch unbegrenzte Betriebsdauer und extreme Robustheit unter erschwerten Umweltbedingungen aus. Interferenzen sind gegenstandslos. Je nach Anwendungsfall ist der eine oder andere Systemtyp vorteilhaft.

Das neue System ist sowohl für Kurzzeitmessaufgaben unter Verwendung einer Batterie als auch für Langzeitmessungen mit induktiver Speisung bei unbegrenzter Laufzeit nutzbar. Messdienstleister brauchen damit nur einen Systemtyp mit äußerst geringem Gewicht im Handgepäck zu haben, was die Logistik und Wartung erheblich vereinfacht. Damit kann auch ein für Kurzzeitmessung montiertes System bei Bedarf vorteilhaft auf einfachste Weise auf Langzeitmessung umgestellt werden.

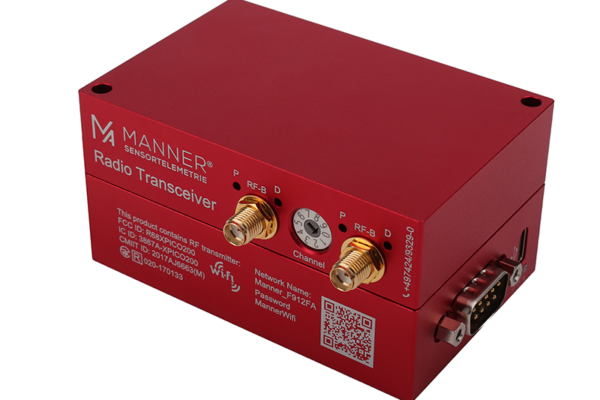

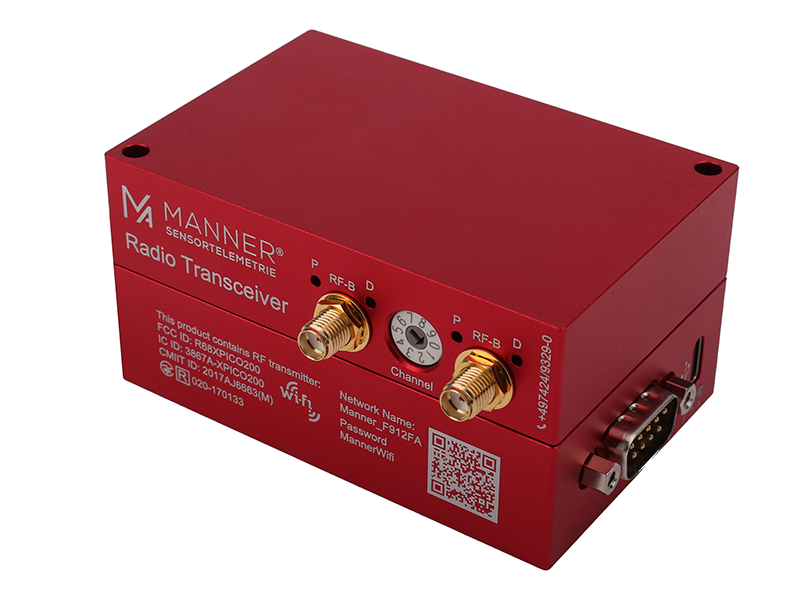

Wie alle unsere Systeme werden die Messwerte mit 16 Bit digitalisiert und codegesichert übertragen. Dies garantiert, neben hoher Genauigkeit, auch eine hohe Zuverlässigkeit trotz Funk-Übertragung. Die ankommenden Messsignale sind quasi „Wie aus dem Ei gepellt“. Signalstörungen gehören der Vergangenheit an. Auch auf die gewohnte Remote Programmierbarkeit mit den feinfühlig einstellbaren Messbereichen und Auto-Zero muss dennoch nicht verzichtet werden. Die Messdaten werden in jedem Fall ohne Genauigkeitsverlust digital übertragen und analog oder über die Schnittstellentypen CAN-Bus, USB, Ethernet oder EtherCat für die Weiterverarbeitung bereitgestellt. Damit ist ein Messdienstleister für alle Aufgaben mit einer Hardware bestens gerüstet.

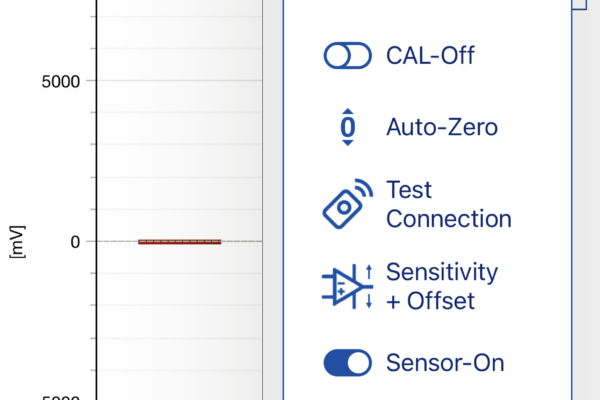

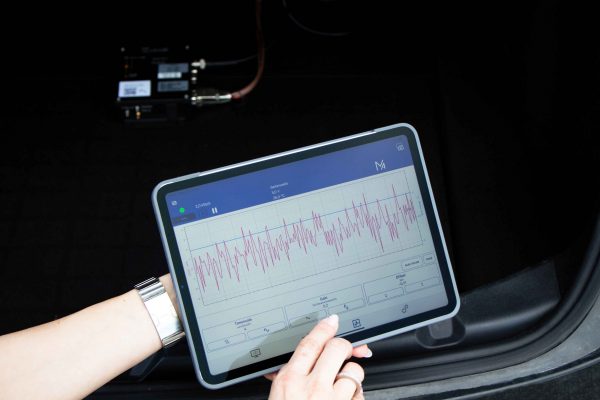

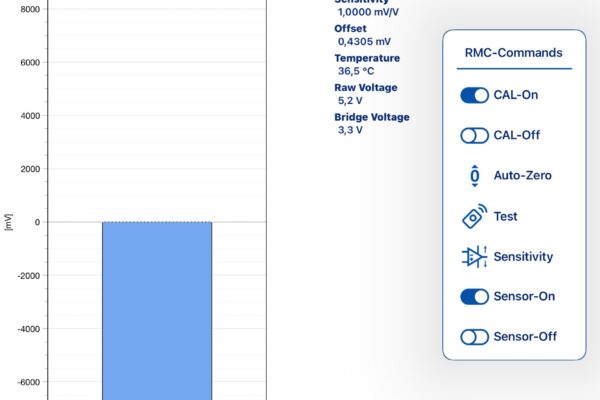

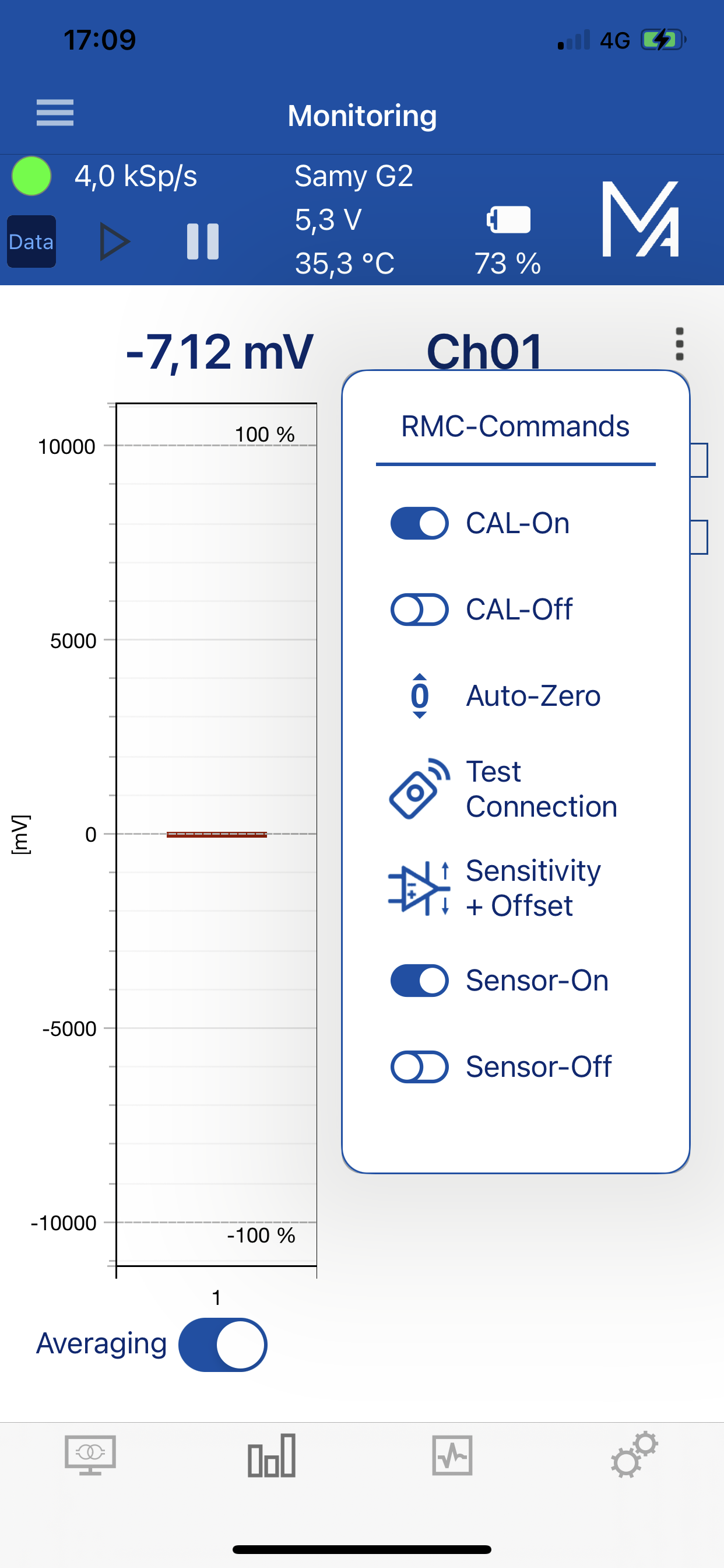

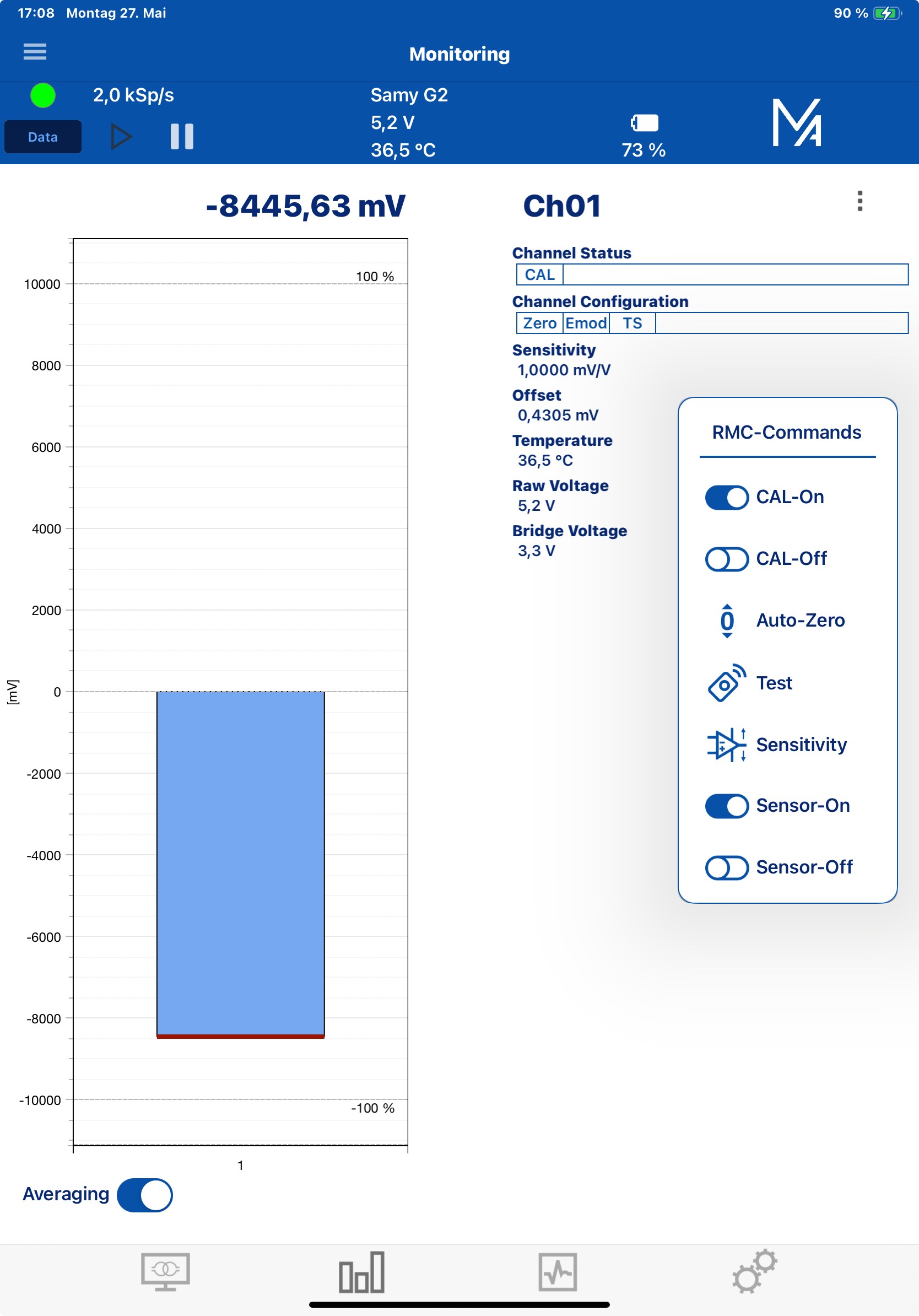

Um die Inbetriebnahme zu vereinfachen, kombiniert MANNER die Wireless-Telemetrie mit dem neuen Smart Interface für Smartphones und Tablets. So ist der Status der Telemetrie, die Konfiguration des Messbereichs inklusive des Akkustands bequem mittels Smartphones zu überprüfen. Auch das komplette Setup des Messverstärkers (Messbereich, Autozero, Oszilloskop, Dokumentationsscreenshots etc.) sowie die Nutzung einer neuen Batterie oder Akkus kann via Smart Interface eingestellt werden.

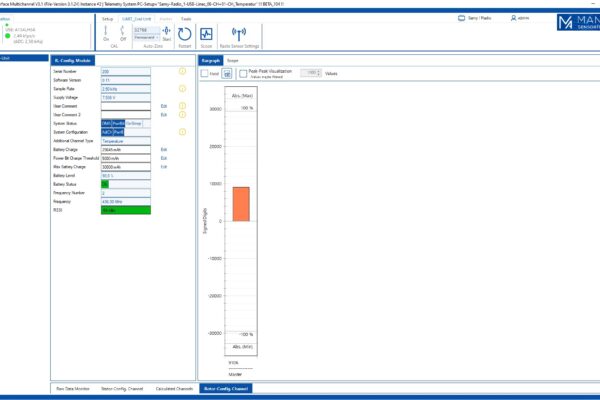

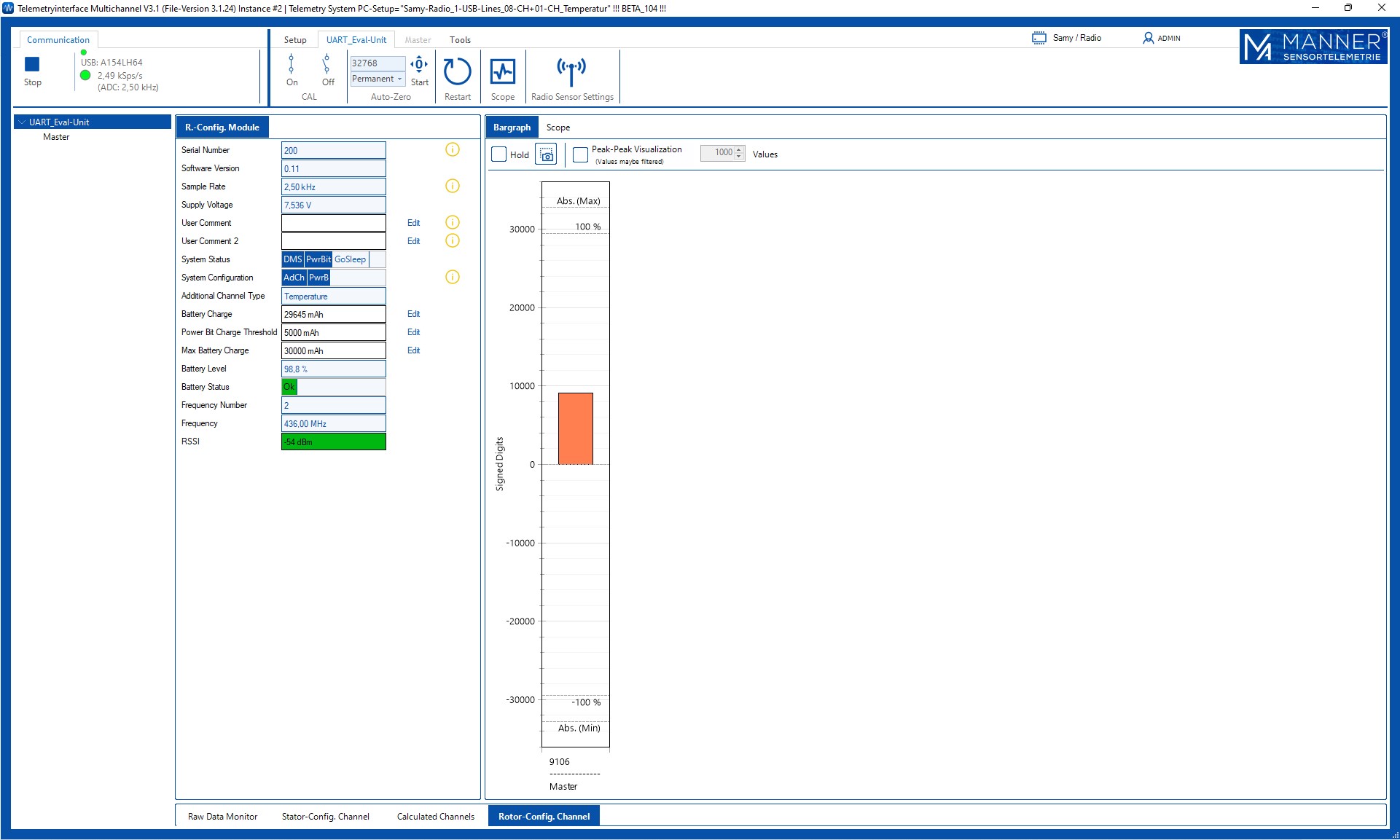

Das Ein- oder Ausschalten direkt an der Rotorkomponente, die möglicherweise unter einem Fahrzeug oder anderweitig schwer zugänglich ist, gehört der Vergangenheit an. Sowohl über die Software, die App oder über einen Schalter an der Auswerteeinheit kann der Rotor in Betrieb gesetzt werden. Der Schlafmodus des Rotors ist sehr effizient, so kann man auch noch nach über einem Jahr das System „erwecken“ ohne den Akku zu laden.
