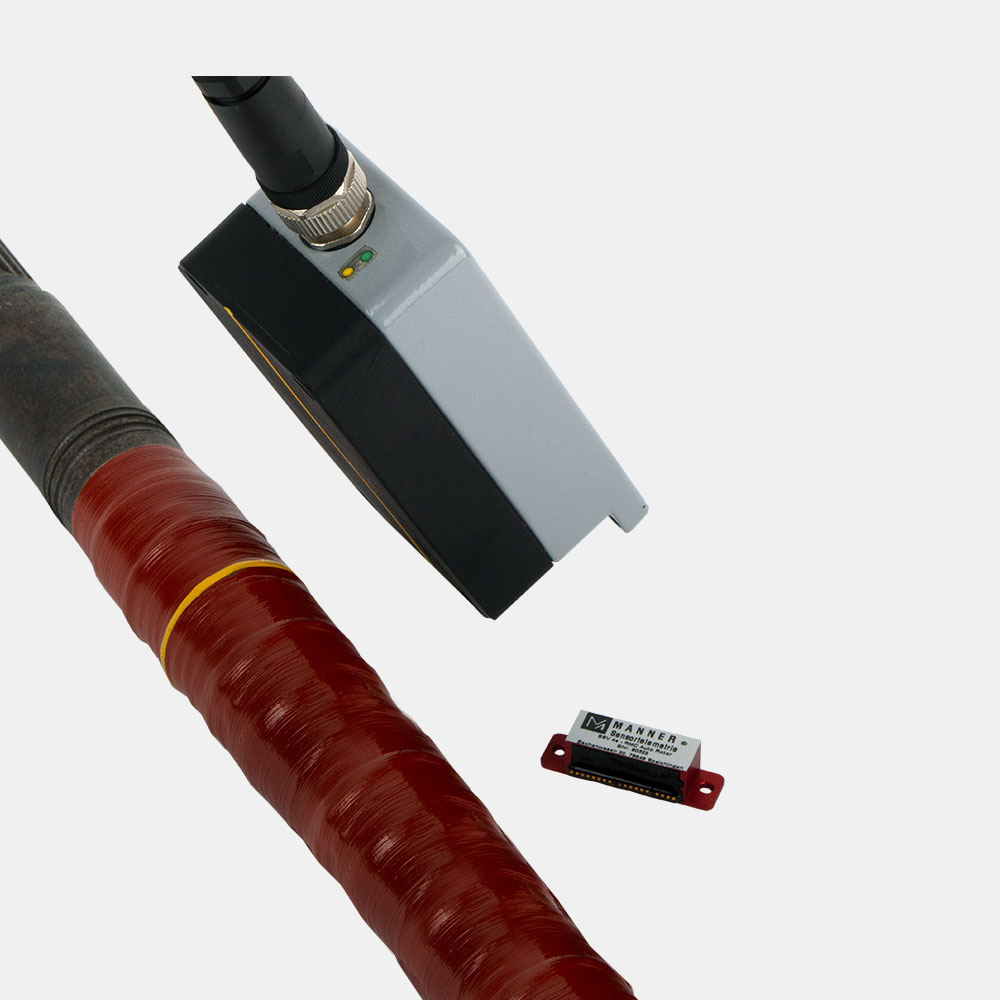

Telemetrie Kit 30-030 – OptiMA IP67

Drehmomentmesssystem bestehend aus:

• Sensorsignalverstärker mit integriertem Rotorantennenabgleich für
• einfache Plug & Play Anwendung
• Rotor-Kit
• Auswerteeinheit
• Dokumentation

Messsystem

• Messbereich (voreingestellt): 1 mV/V
• Signalauflösung: 16 Bit
• Linearität und Hysterese: <0,25%

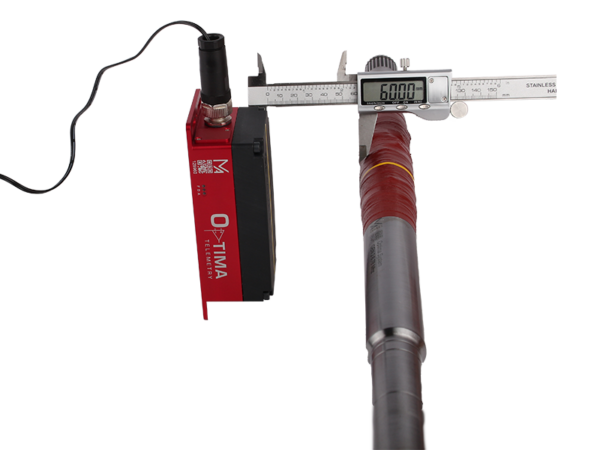

• Abstand Rotor – Auswerteeinheit: 45 – 60 mm
• PCM-Technik
• Wartungsfrei
• Fernkalibrierfunktion mittels Shuntwiderstand

SV_4e

• Miniaturmessverstärker mit integriertem Rotorantennenabgleich für einfache Plug & Play Anwendung
• Kompaktchip mit Lötpads
• Geometrie Länge = 39 mm, Breite: 9,6 mm, Höhe 9 mm
• Gewicht: 7,2g
• max. Beschleunigungslast: 20000 g (abhängig von Montage)
• geeignet für DMS, Widerstand 350,(120, 1000) Ohm, PT100
• Defaultkonditionierung DMS, Meßbereich 1 mV/V
• PCM-Technik, Auflösung 16 Bit für hochpräzise Anwendungen
• Digitalisierung im Rotor, integrierte Datensicherung
• Abtastrate = 6620 1/s
• Bandbreite: 1 kHz
• Verbesserte Nullpunkt -und Verstärkungsdrift 0,01%/°C, Linearität 0,05% typ.
• Temperaturbereich -25..+85° C
• geeignet für DMS, Widerstand 350,(120, 1000) Ohm, PT100
• Defaultkonditionierung DMS, Meßbereich 1 mV/V

Rotorantennen-Kit

• Temperaturbereich: -10 … +85°C
• Schutzart nach EN 60529: IP67 mit Verguss-Kit
  (nicht im Lieferumfang, siehe Verguss Kit 30-100)

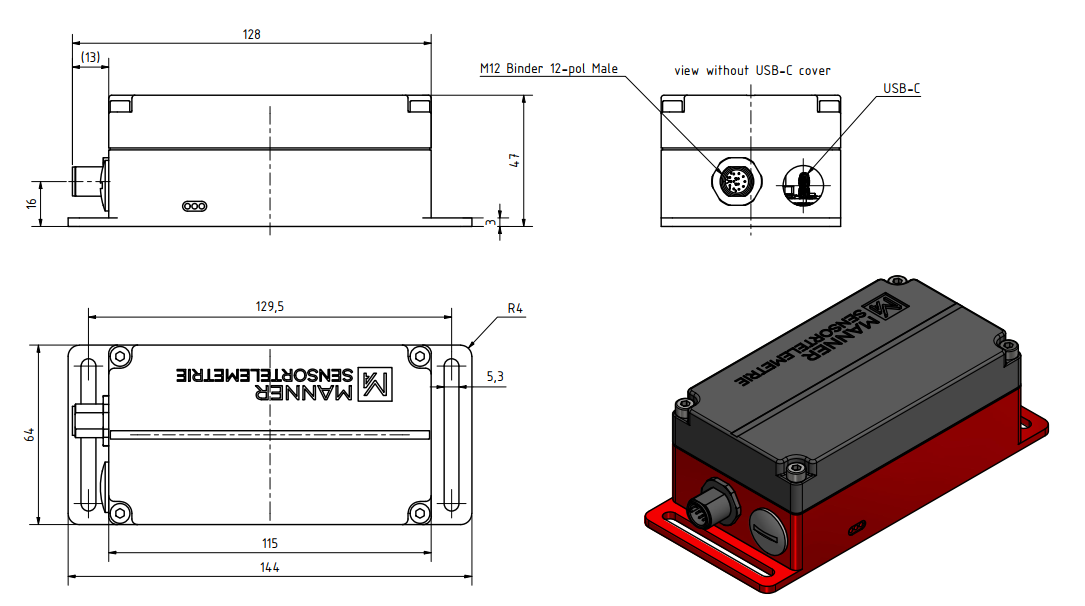

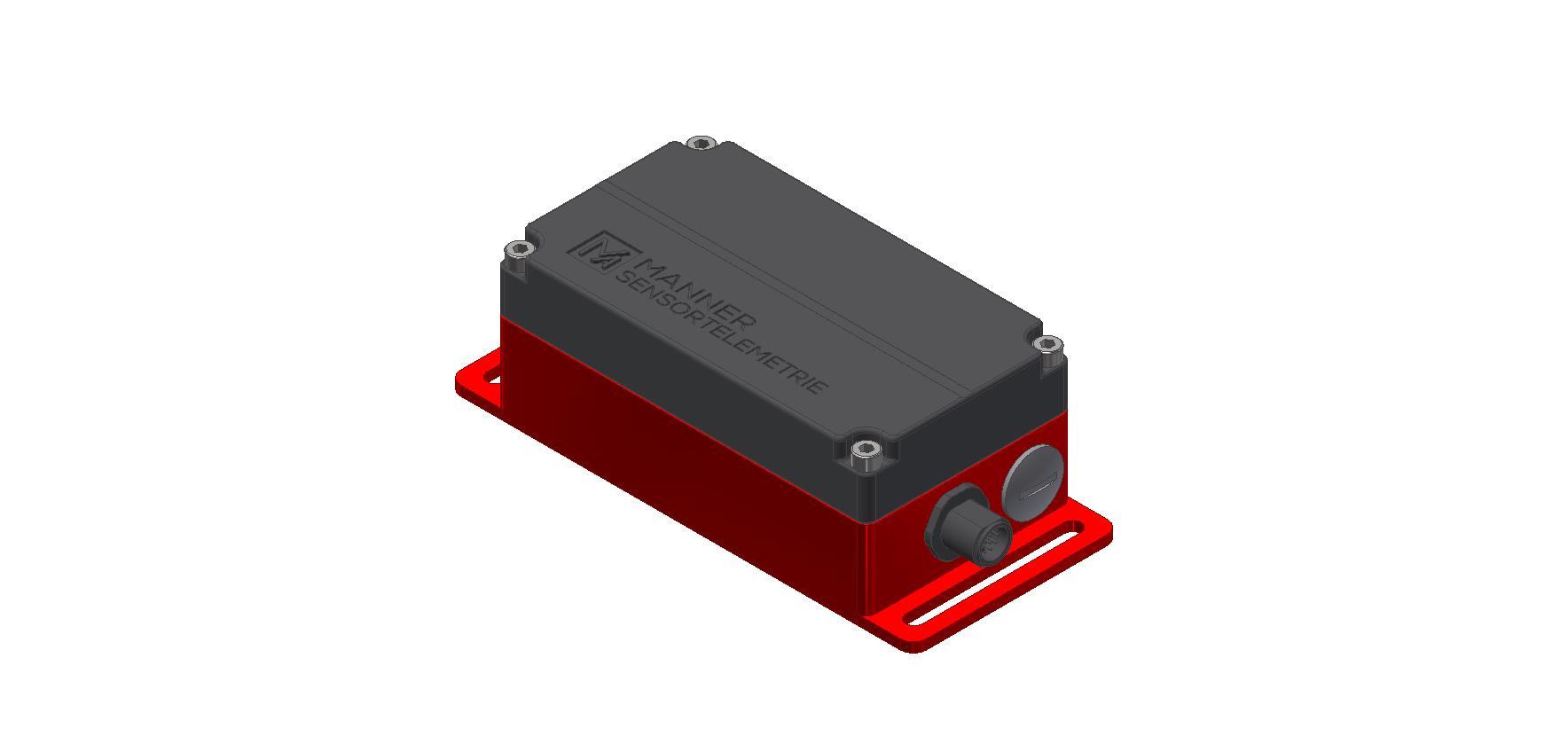

Auswerteeinheit

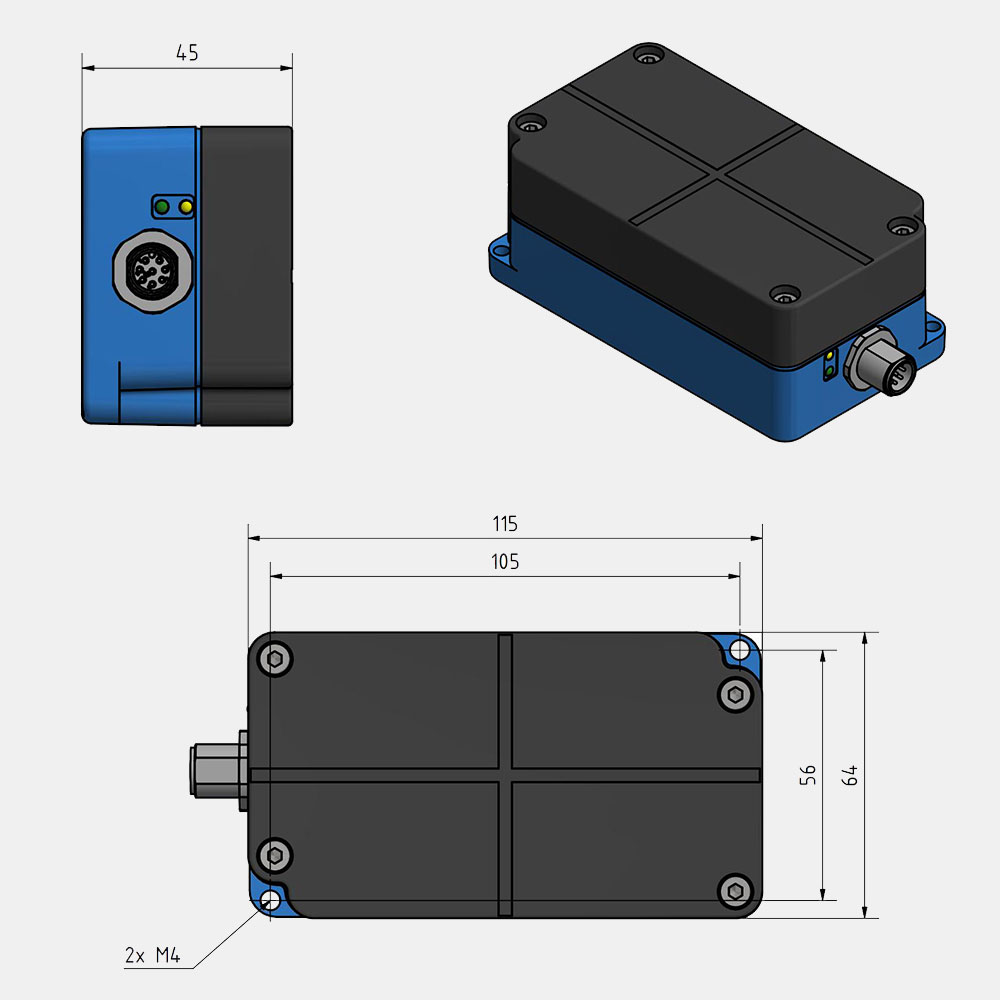

Sensorsignal Drehübertrager OptiMA IP67

• mit integrierter Pick UP, quer polarisiert mit großer Übertragungsreichweite bis zu 60 mm bei DMS-Widerstand >=1000 Ohm)
• Gehäuse 115 x 64 x 60 mm
• Fernkalibrierungsfunktion, Signalstatusanzeige : LED
• integrierter Generator zur Versorgung Rotorelektronik
• Option HF-Leistung: 3W
• PCM-Technik
• Versorgungfrequenz 6,78 MHz
• Abtastrate = 3310 1/s
• Bandbreite = 1 KHz
• Auflösung 16 Bit für hochpräzise Anwendungen
• wasserdicht IP67
• Digitalanalogwandlung
• Ausgangsspannung 0..+/-10 V, 100 Ohm
• Versorgungsspannung 9..36 V
• Temperaturbereich: -10..+70° C
• Digitalanalogwandlung
• Linearität: < 0,005 %,
• Nullpunktdrift: +/- 0,02%/°C

VKab_D_ana_Kal

• Anschluss: Binder 12-Polig
